| Brand Name: | King Magnetics |
| Model Number: | 자기 물질 나노 크리스탈린 일반 모드 질식 |
| MOQ: | 10 PC |
| 가격: | - |
| Delivery Time: | 15 일 |
| Payment Terms: | 전신환 |

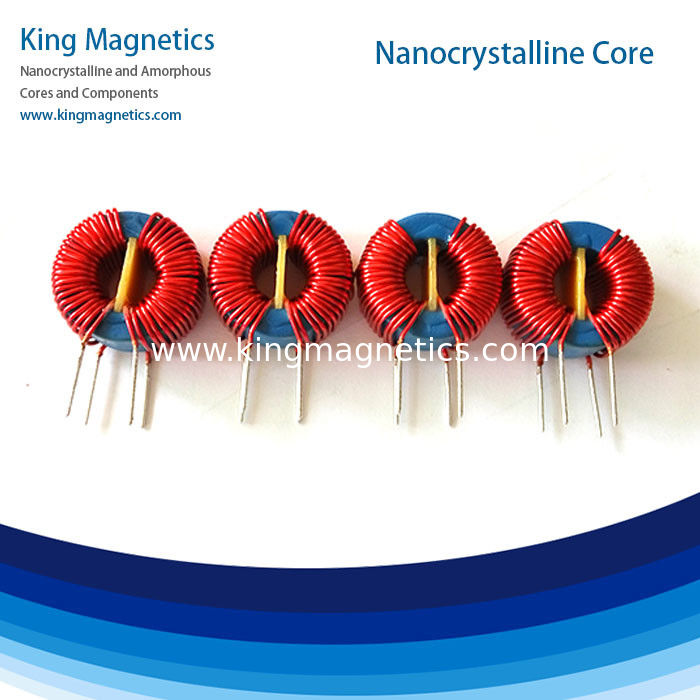

아모르프 및 나노 크리스탈린 기술은 현대 자기 물질, 코어 및 인덕티브 구성 요소에서 매우 중요한 기술입니다.킹 매그네틱스는 일반적인 모드 질식용 나노 크리스탈린 코어 시리즈를 개발했습니다..
나노 크리스탈린 코어는 30Mhz까지의 낮은 주파수에서 높은 주파수에서 더 높은 투과성을 특징으로합니다.그들은 통행 통상 모드 소음을 압축하기 위해 EMC 필터로 사용될 수있는 일반적인 모드 질식에 매우 적합합니다전통적인 페리트 코어와 비교하면, 나노 크리스탈린 코어는 좋은 인덕턴스, 좋은 필터 효과, 작은 크기 및 부피, 구리 와이어의 덜 회전과 같은 많은 장점이 있습니다.낮은 전력 소비 및 효율성.
나노 결정 핵의 큐리 온도는 약 560°C이며, 전통적인 페리트 핵의 약 200°C보다 훨씬 높습니다.그리고 120°C까지의 환경에서는 연속적으로 작동할 수 있습니다..
나노 크리스탈린 코어는 일반적인 모드 질식을위한 새로운 선택의 부드러운 자기 물질입니다. 우리의 나노 크리스탈린 코어는 두꺼운 25μm 두꺼운 두꺼운 리본을 사용,높은 주파수에서 더 나은 투과성을 가진.
| 제1부 | 핵심 차원 | 케이스 크기 | 효율적 십자 부문 |
평균 경로 길이가 |
무게 | AL 최소 값 | |||||
| o | id | h | 과다 복용 | 신분 | H | AFe | LFe | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | cm | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 5 | 14.4 | 6.5 | 7.0 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 25.5 | 16 | 10 | 28.3 | 13.9 | 13 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
이 코어는 우리의 표준 제품이며, 우리는 또한 크기와 인덕턴스 및 응용 프로그램을 포함하여 고객의 요구 사항에 따라 고성능 코어를 설계하고 생산 할 수 있습니다.우리는 고객이 최고의 성능 코어를 선택할 수 있도록 도울 수 있습니다.
* 에포시 코팅
우리는 고객의 그림에 따라 코어를 만듭니다. 사용자 정의 코어가 필요한 경우, 우리에게 그림을 보내십시오.
아모르프 및 나노 크리스탈린 코어 전체 카탈로그 다운로드:
http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf
또한 다음과 같은 내용에 관심 있을 수 있습니다.
나노 크리스탈린 C 코어
http://www.kingmagnetics.com/nanocrystalline-c-core.html
아모르프 컷 코어
http://www.kingmagnetics.com/amorphous-c-core.html
나노 결정 트랜스포머 코어
http://www.kingmagnetics.com/nanocrystalline-transformer-core.html
왜 우릴 선택했지?
> 아모르프 및 나노 크리스탈린 코어 제조에서 10 년의 경험.
> 우리 자신의 공장 생산, 우리는 고품질의 자기 코어만 만듭니다.
품질은 우리의 문화입니다. 100% 배송 전에 테스트.
> 고성능, 우리의 코어는 세계 표준 품질을 충족 할 수 있습니다.
> 귀하의 문의는 24 시간 안에 응답됩니다. 시간은 금입니다!
> 작은 주문은 환영합니다, 우리는 모든 고객을 서비스!
FAQ:
1아모르프 및 나노 크리스탈린 코어 제조업자인가요?
예, 우리는 제조업체입니다. 우리는 고품질의 제품을 제공합니다.
2주문형 핵을 만들 수 있나요?
네, 당신의 그림과 요구사항을 보내주세요.
3. MOQ
MOQ는 정하지 않습니다. 작은 주문은 환영합니다.
4- 전속시간
대부분 납품 기간은 15 일부터 시작됩니다, 주문량에 따라 다릅니다.
5어떻게 순서를 시작합니까?
그냥 당신이 요구사항 메시지를 작성하고 클릭"보내]"아래에서, 우리는 당신에게 연락할 것입니다24시간.
또는 우리에게 이메일을 보내십시오.코어 (core) 엠그네틱스 (kingmagnetics) 에서
주하이 킹 마그네틱스 테크놀로지 회사
주소: 5/F, No.8핑둥1로
난핑 과학기술공원
주하이, 광둥, 중국, 519060
전화: +86-756-830-5985; +86-158-1980-9198
|
|
