| Brand Name: | King Magnetics |
| Model Number: | 무료샘플 나노 수정체 핵심 |
| MOQ: | 100 PC |
| 가격: | - |
| Delivery Time: | 15 일 |
| Payment Terms: | 전신환 |

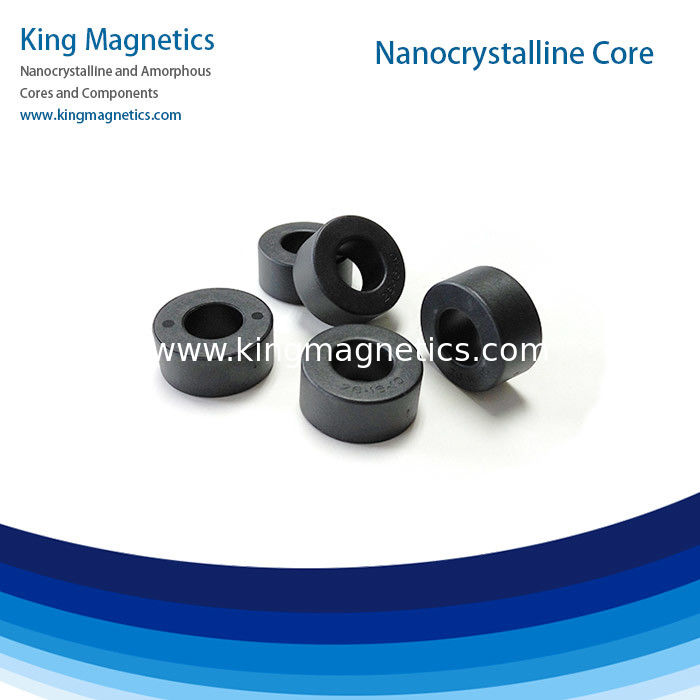

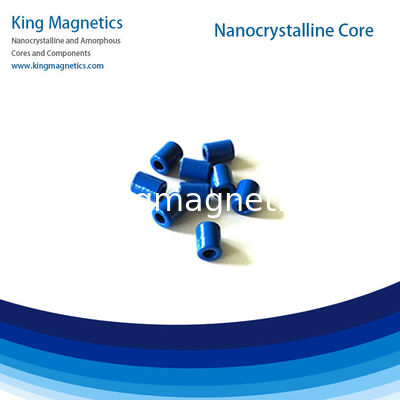

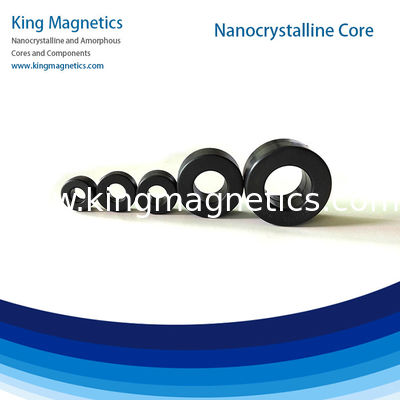

비정질 및 나노결정 기술은 현대 자성 재료, 코어 및 유도 부품에서 매우 중요한 기술입니다.King Magnetics는 공통 모드 초크용 나노결정 코어 시리즈를 개발했습니다.
Nanocrystalline 코어는 저주파에서 최대 30Mhz의 고주파에 걸쳐 매우 높은 투과성을 특징으로 합니다.전도성 공통 모드 잡음을 압축하기 위해 EMC 필터로 사용되는 공통 모드 초크에 매우 적합합니다.기존의 페라이트 코어와 비교할 때 나노 결정 코어는 높은 인덕턴스, 우수한 필터 효과, 작은 크기 및 부피, 구리선의 회전 감소, 낮은 전력 소비 및 높은 효율성과 같은 많은 이점을 가지고 있습니다.
나노 결정질 코어의 퀴리 온도는 약 560℃로 기존의 페라이트 코어 약 200℃보다 훨씬 높습니다.높은 퀴리 온도는 나노 결정 코어를 우수한 열 안정성으로 만들고 최대 120℃ 환경에서 연속 작업이 가능합니다.
Nanocrystalline 코어는 공통 모드 초크에 가장 적합한 연자성 재료입니다.당사의 나노결정 코어는 고주파에서 훨씬 더 높은 투자율을 갖는 25μm 두께의 2세대 얇은 리본을 사용했습니다.
| 부품 번호 | 코어 치수 | 케이스 치수 | 효과적인 십자가 부분 |
평균 길 길이 |
무게 | AL 최소값 | |||||
| 이상한 | ID | 시간 | 외경 | ID | 시간 | AFe | lFe | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | 센티미터 | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 5 | 14.4 | 6.5 | 7.0 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 25.5 | 16 | 10 | 28.3 | 13.9 | 13 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609년 | 67.2 | 16.1 |
이 코어는 당사의 표준 제품이며 크기, 인덕턴스 및 애플리케이션을 포함하여 고객의 요구 사항에 따라 고성능 코어를 설계하고 생산할 수도 있습니다.우리는 고객이 최고의 성능 코어를 선택하도록 도울 수 있습니다.
* 에폭시 코팅.
우리는 고객의 도면에 코어를 만듭니다.맞춤형 코어가 필요한 경우 도면을 보내주십시오.
전체 비정질 및 나노결정질 코어 카탈로그 다운로드:
http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf
당신은 또한 관심이 있을 수 있습니다:
나노결정질 C 코어
http://www.kingmagnetics.com/nanocrystalline-c-core.html
무정형 컷 코어
http://www.kingmagnetics.com/amorphous-c-core.html
나노결정 변압기 코어
http://www.kingmagnetics.com/nanocrystalline-transformer-core.html
왜 우리를 선택 했습니까?!!
> 10년의 비정질 및 나노결정 코어 제조 경험.
> 자체 공장에서 생산하며 고품질 자기 코어 만 만듭니다.
> 품질은 우리의 문화입니다.배송 전에 100% 테스트를 거쳤습니다.
> 알리바바 무역 보증, 우리와 함께 당신의 돈을 안전하게!
> 고성능, 당사 코어는 세계 표준 품질을 충족할 수 있습니다.
> 귀하의 문의는 24시간 이내에 응답될 것입니다.시간은 금입니다!
> 소액 주문을 환영합니다. 모든 고객에게 서비스를 제공합니다!
자주하는 질문:
1. 비정질 및 나노결정 코어 제조업체입니까?
그렇습니다, 우리는 manufacutrer이고 고품질 제품을 제공합니다.
2. 맞춤형 코어를 만들 수 있습니까?
예, 도면과 요구 사항을 보내주십시오.
3. MOQ
우리는 MOQ를 설정하지 않으며 소액 주문을 환영합니다.
4. 리드타임
대부분 리드 타임은 주문 수량에 따라 15일부터 시작됩니다.
5. 주문을 시작하는 방법?
요구 사항 메시지를 작성하고 클릭하십시오."[보내다]"아래에서 연락 드리겠습니다.24 시간.
또는 이메일을 보내주십시오.코어(at)kingmagnetics.com
Zhuhai King Magnetics Technology Co., Ltd.
주소: Pingdong 1 Road, No.8, 5/F,
난핑 과학 기술 공원,
주하이, 광동, 중국, 519060
전화: +86-756-830-5985, +86-158-1980-9198
|
|
