| Brand Name: | King Magnetics |
| Model Number: | KMN805025T2 |
| MOQ: | 100 PC |
| 가격: | - |
| Delivery Time: | 15 일 |
| Payment Terms: | 전신환 |

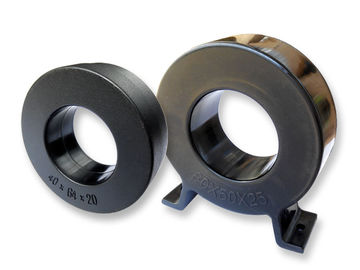

고주파 전원 변압기를 위한 2-세대 나노 수정체 핵심
특징 :
자기학 왕은 고주파와 높은 전원 변압기를 위한 새로운 2 세대 나노 결정성 핵심을 공개합니다. 특징 높은 포화자기유도, 고투명, 매우 낮은 철손, 저포화 자기 변형과 좋은 온도 안정성으로. 넓게 고주파와 고전력 절환 모드 전원을 위해 주요 변압기철심으로 사용했습니다.
2G 나노 수정체 핵심에 대해 다른 :
> 희석제 리본 두께, 저 자심 손실
> 저 자왜, 저소음
20KHz - 50KHz에 적합한 > 더 높은 작동 주파수
애플리케이션 :
> 고주파와 고전력은 모드 전원 장치 회로를 바꾸었습니다
> 레이저 파워는 공급합니다
> 인버터 용접기
> 전기적 도금 전원 공급기
> 매체와 고주파가 전원 공급기를 가열시킵니다
> 엑스레이 전원 공급기
> IGBT 인버터
> 무정전전원공급장치 (UPS)
특성 :
> 높은 포화자기유도 -- 트랜스의 크기를 줄이기
> 고투명과 낮은 포화 보자력 -- 효율성 향상과 자성을 띤 경향을 감소시키는 것고 동손을 줄이는 것
> 저 자심 손실 -- 효율 상승과 소비 전력을 줄이는 것
> 우수 열 안정성 -- 최고 120C까지 연속적인 일하기
> 저 자왜 -- 다른 재료와 비교하여 낮은 가청 잡음
비교 : 페라이트 코어 대 1G, 2G 나노 수정체 핵심
|
특성 |
나노 수정체 핵심 2G |
나노 수정체 핵심 1G |
페라이트 코어 |
|
리본 두께 |
25μm |
33μm |
이용 불가능 |
|
플럭스 밀도 (T)를 포화시키세요 |
1.25 |
1.25 |
0.5 |
|
잔류 자기 (T) (20 kHz) |
< 0=""> |
< 0=""> |
0.20 |
|
철손 (20 킬로 헤르츠 / 0.2T) (W/Kg) |
< 3=""> |
< 4=""> |
7.5 |
|
철손 (20 킬로 헤르츠 / 0.5T) (W/Kg) |
<> |
<> |
사용할 수 없습니다 |
|
철손 (50 킬로 헤르츠 / 0.3T) (W/Kg) |
<> |
<> |
사용할 수 없습니다 |
|
투과도 (20 kHz) (Gs/Oe) |
> 20,000 |
> 20,000 |
2,000 |
|
정전기 포화 보자력 (A/m) |
< 2=""> |
< 2=""> |
6 |
|
포화 자기변형 (10-6) |
< 2=""> |
< 2=""> |
4 |
|
전기 고유 저항 (μΩ.cm) |
115 |
115 |
106 |
|
퀴리 온도 (C) |
560 |
560 |
< 200=""> |
|
층적 계수 |
> 0.75 |
> 0.75 |
이용 불가능 |
|
작동 온도 |
-40C - 120C |
-40C - 120C |
-20C - 100C |
|
작동 주파수 |
20KHz - 50KHz |
20KHz - 30KHz |
20KHz - 100KHz |
상술 :
고주파 전원 변압기를 위한 나노 수정체 핵심
|
부품 번호. |
코어 치수 (밀리미터) |
케이스 차원 (밀리미터) |
에프. 크로스 에리어 (cm2) |
평균 경로 길이 (센티미터) |
중량 (g) |
20KHz (Kw)에 있는 전원 |
||||
|
자기 화학 작용 등을 설명하기 위하여 자연계에 존재한다고 가상한 자연력 |
id |
Ｈ |
OD |
ID |
Ｈ |
Ae |
Lm |
위트 |
Ｐ |
|
|
KMN644020T2 |
64 |
40 |
20 |
68.2 |
37 |
23.5 |
1.80 |
16.3 |
213 |
1-3 |
|
KMN805025T2 |
80 |
50 |
25 |
83.5 |
47.2 |
28.8 |
2.81 |
20.4 |
416 |
3-5 |
|
KMN1006020T2 |
100 |
60 |
20 |
106 |
55 |
25 |
3.00 |
25.1 |
546 |
5-7 |
|
KMN1207020T2 |
120 |
70 |
20 |
125 |
65 |
25 |
3.75 |
29.8 |
811 |
7-10 |
|
KMN1207030T2 |
120 |
70 |
30 |
125 |
65 |
36 |
5.63 |
29.8 |
1217 |
10-14 |
|
KMN1308040T2 |
130 |
80 |
40 |
136 |
75 |
46 |
7.50 |
33.0 |
1793 |
14-20 |
|
KMN1308050T2 |
130 |
80 |
50 |
136 |
75 |
56 |
9.38 |
33.0 |
2241 |
20-25 |
다른 규격은 고객의 요구조건에 따라 이용 가능합니다.
더 많은 정보는 방문하세요 : www.kingmagnetics.com
|
|
