출력 인덕터, 20KHz 고주파 트랜스 포머, 전기 운송 수단 충전기를 위한 나노 결정성 C 형 컷 코어

나노 수정체의 소재는 세계에서 가장 고투자율 자성 재료입니다. 저 자심 손실, 녹색이고 낮은 탄소 배출.


특징 :

Cu, Nb, Si,B와 대부분 Fe의 구성과 페륨 기반 나노 수정체의 소재, 그것을 처음으로 비정질 리본을 형성하기 위한 초급냉법 기술에 의해, 그리고 나서 수정같은 열에 의해 좋아서 증가하기 위한 처리가 나노 스캐일로 낟알로 만듭니다. 이 혁명적 과정을 통하여, 우리는 높은 포화자기유도, 높은 초기 투과율, 낮은 포화 보자력, 저 자심 손실과 뛰어난 자기 특성을 얻을 수 있습니다. 나노 수정체의 소재는 환경 보호, 녹색, 낮은 탄소, 고효율 새로운 자성체입니다.

애플리케이션 :

페륨 기반 나노 수정체의 소재는 공통 모드 초우크, 고주파 트랜스 포머, 전류 변압기, 드라이버 변압기, 계통변압기, 비드 코아, 자기 증폭기, 필터 인덕터들, 원자로, 다양한 전기적이 에서 PFC 초크와 전자적 지역을 위한 핵심에 적용되고 지금 넓게 절환 모드 전원, 가정용 전기제품, 산업적 전기 장비, 통신 전원 공급기, 네트워크 전원 공급기, 태양에너지 장비, 풍력발전기, IGBT 변환기 전원공급기, 레이저 전력 공급과 의학 장비 전원 공급기에서 사용될 수 있었습니다.

특성 :

> 고투명 -- 인덕턴스를 증가시키고 꾸불꾸불한 전환을 감소시키기
> 높은 포화 유도 -- 성분의 사이즈를 최소화하기
> 고주파 -- 적당한 채 50Hz에서 100KHz까지! 주파수 범위에서 사용됩니다
> 높은 퀴리 온도 -- 연속적인 채 최고 120C까지 일한 더 높은 작동 온도
> 낮은 포화 보자력 -- 효율을 높이고 히스테리시스 손실을 줄이기
> 저 자심 손실 -- 소비된 에너지를 줄이고 온도 상승을 최소화하기
> 저 자왜 -- 전통적 자성 물질과 비교하여 낮은 가청 잡음
> 우수 열 안정성 -- -20C부터 120C까지 극단적으로 작은 변화
> 저비용 -- 좋은 선택이 퍼멀로이와 같은 종래 소재를 대체합니다

자성 :

> 포화 유도 Bs -- 1.25 Ｔ
> 포화 자기변형 λs -- 2×10-6
> 퀴리 온도 Tc -- 560 Ｃ
> 결정화 온도 Tx -- 510C
> 리본 두께 -- 25 μm
> 비중 Ｄ -- 7.25 g/cm3
> 저항률 ρ -- 115 μΩ.cm
> 비커의 견고성 비커스경도 -- 880 kg/mm2

무정형이고 나노 수정체의 소재와 전통적 연자성체 사이의 자성 비교 :

무정형이고 나노 수정체 핵심의 애플리케이션 :

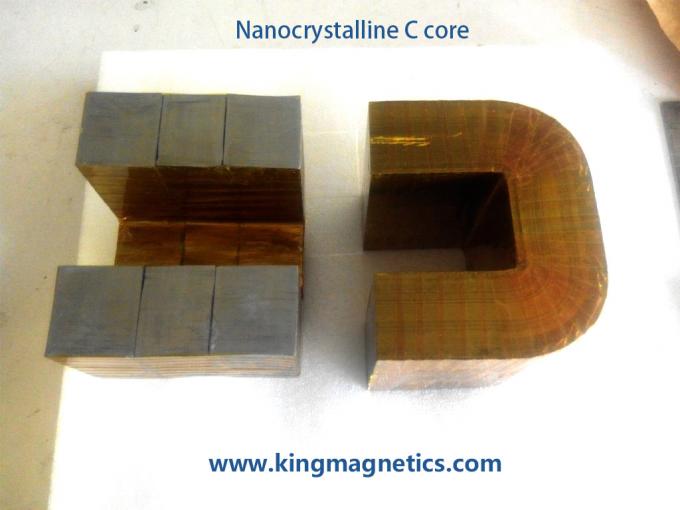

나노 결정성 Ｃ 핵심은 지금 이용 가능합니다. 높은 포화자기유도, 낮은 포화 보자력으로, 무정형인 Ｃ 핵심의 업그레이드 제품, 저 자심 손실, 매우 저소음, 주전력 변압기, 출력 인덕터에게 어울린 더 높은 주파수 최고 20KHz까지, 상승 PFC 색류 코일. 페라이트 코어를 대체할 수 있습니다. 차원은 맞춤 생산될 수 있습니다.


특징

재료 : 페륨 기반 나노 결정성
포화자기유도 도입 : 1.25T
퀴리 온도(C) : 560
층적 계수 : >0.75
포화 자기 변형(*10^-6) : <2>
저항률 (μΩ.cm) : 130
리본 두께 : 25μm
핵심 모양 : C 형은 핵심을 단절시킹습니다



애플리케이션

>> 고주파 트랜스 (주파수는 20-30KHz를 권고합니다)
>> 태양 인버터는 여과합니다
>> PFC는 막힙니다
>> 차동 모드는 막힙니다
>> 출력 여파기
>> 오디오 장비

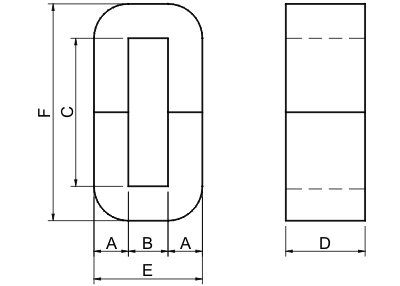

표준 코어 치수

다른 규격은 고객의 요구조건에 따라 이용 가능합니다.
