| Brand Name: | King Magnetics |
| Model Number: | KMAC-20 |
| MOQ: | 5 PC |
| 가격: | - |
| Delivery Time: | 21 작업 일수 |
| Payment Terms: | 전신환 |

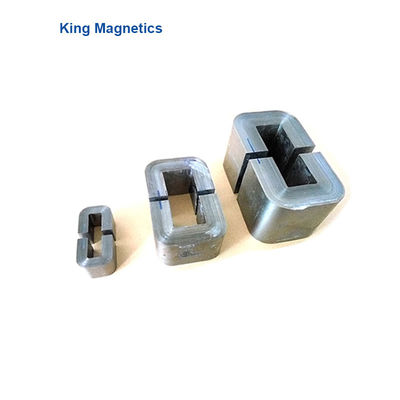

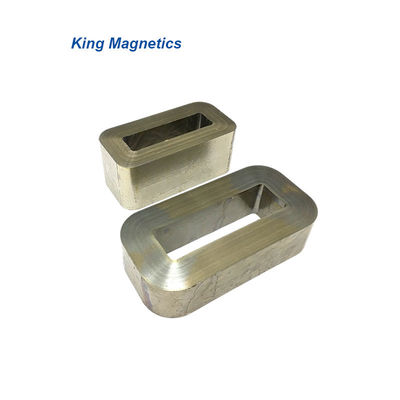

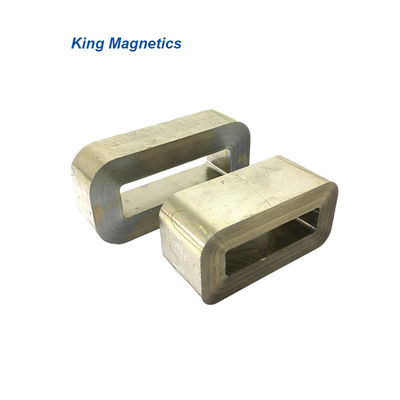

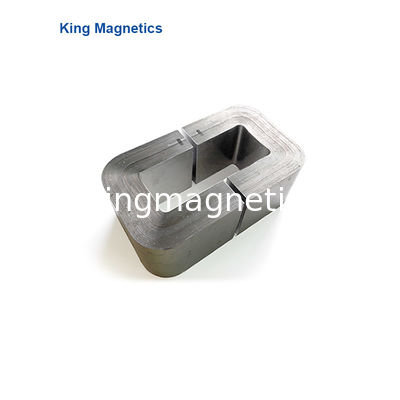

나노 결정성 Ｃ 핵심은 높은 포화자기유도, 낮은 포화 보자력, 저 자심 손실, 매우 저소음, 더 높은 주파수 최고 20KHz까지, 주전력 변압기에 적합하, 음성 주파 변압기, 출력 인덕터, 상승 PFC 색류 코일로, 무정형인 Ｃ 핵심의 업그레이드 제품입니다. 페라이트 코어, 퍼멀로이 핵심, 규소강 코어를 대체할 수 있습니다. 차원은 맞춤 생산될 수 있습니다.
재료 : 페륨 기반 나노 결정성
포화자기유도 도입 : 1.25T
퀴리 온도(C) : 560
층적 계수 : >0.75
포화 자기 변형(*10^-6) : <2>
저항률 (μΩ.cm) : 130
리본 두께 : 25μm
핵심 모양 : C 형은 핵심을 단절시킹습니다
>> 고주파 트랜스 (주파수는 20-30KHz를 권고했습니다)
>> 태양 인버터는 여과합니다
>> PFC는 막힙니다
>> 차동 모드는 막힙니다
>> 출력 여파기
>> 하이파이오디오 트랜스
>> 고능률 트랜스
| 부품 번호. | 코어 치수 | 평균 경로 길이 |
효과적인 크로스 부문 |
중량 | |||||
| A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | LFe | Ae | 위트 | |
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 센티미터 | cm2 | Ｇ | |
| KMNC-6.3 | 10 | 11 | 33 | 20 | 31 | 53 | 12.8 | 1.56 | 141 |
| KMNC-8 | 11 | 13 | 30 | 20 | 35 | 52 | 13.0 | 1.72 | 157 |
| KMNC-10 | 11 | 13 | 40 | 20 | 35 | 62 | 15.0 | 1.72 | 184 |
| KMNC-16A | 11 | 13 | 40 | 25 | 35 | 62 | 15.0 | 2.15 | 230 |
| KMNC-16B | 11 | 13 | 50 | 25 | 35 | 72 | 17.0 | 2.15 | 263 |
| KMNC-20 | 11 | 13 | 50 | 30 | 35 | 72 | 17.0 | 2.57 | 316 |
| KMNC-25 | 13 | 15 | 56 | 25 | 41 | 82 | 19.4 | 2.54 | 355 |
| KMNC-32 | 13 | 15 | 56 | 30 | 41 | 82 | 19.4 | 3.04 | 426 |
| KMNC-40 | 13 | 15 | 56 | 35 | 41 | 82 | 17.9 | 3.55 | 497 |
| KMNC-50 | 16 | 20 | 70 | 25 | 52 | 102 | 22.7 | 3.12 | 567 |
| KMNC-63 | 16 | 20 | 70 | 30 | 52 | 102 | 22.7 | 3.74 | 663 |
| KMNC-80 | 16 | 20 | 70 | 40 | 52 | 102 | 22.2 | 3.74 | 884 |
| KMNC-100 | 16 | 20 | 70 | 45 | 52 | 102 | 22.2 | 5.62 | 994 |
| KMNC-125 | 19 | 25 | 83 | 35 | 63 | 121 | 27.2 | 5.19 | 1102 |
| KMNC-160 | 19 | 25 | 83 | 40 | 63 | 121 | 27.2 | 5.93 | 1260 |
| KMNC-200 | 19 | 25 | 83 | 50 | 63 | 121 | 27.2 | 7.41 | 1575 |
| KMNC-250 | 19 | 25 | 90 | 60 | 63 | 128 | 28.6 | 8.89 | 1987 |
| KMNC-320 | 22 | 35 | 85 | 50 | 79 | 129 | 30.6 | 8.58 | 2047 |
| KMNC-400 | 22 | 35 | 85 | 65 | 79 | 129 | 30.6 | 11.15 | 2662 |
| KMNC-500 | 25 | 40 | 85 | 55 | 90 | 135 | 32.5 | 10.73 | 2722 |
| KMNC-630 | 25 | 40 | 85 | 70 | 90 | 135 | 32.5 | 13.65 | 3464 |
| KMNC-800A | 25 | 40 | 85 | 85 | 90 | 135 | 32.5 | 16.58 | 4207 |
| KMNC-800B | 30 | 40 | 95 | 85 | 100 | 155 | 36.1 | 19.89 | 5602 |
| KMNC-1000 | 33 | 40 | 105 | 85 | 106 | 171 | 39.0 | 21.88 | 6665 |
다른 규격은 고객의 요구조건에 따라 이용 가능합니다.

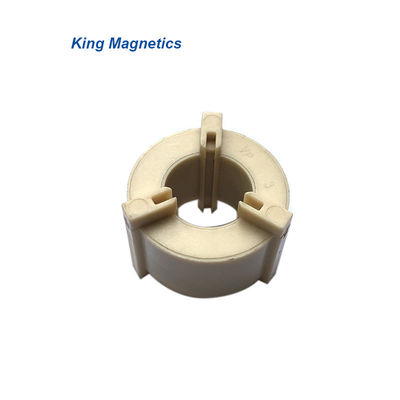

1. 공통 모드 초우크를 위한 나노 수정체 핵심
- EMI 공통 모드 초우크에 적합한 매우 고투명.
2. 무정형이고 나노 수정체 Ｃ 핵심
- 높은 포화자기유도와 저 자심 손실.
- 나노 결정성 Ｃ 핵심은 초고성능과 갱신된 자료입니다.
3. 맞춘 핵심과 자기 구성 요소
- VFD 소음 억제자를 위한 계란형 나노 결정성 핵심.
- 출력 DC 초크 또는 PFC 초크를 위한 무정형인 인덕터들.
- 공통 모드 초우크를 위한 나노 수정체 토로이달 코어.
더 많은 정보는 방문하세요 : www.kingmagnetics.com
주해 왕 자기학 기술 주식회사.
청원하세요 : 1/F, 어떤 5 핑스이 5 길
낸핑 과학 기술 구역
주해, 광동, 중국, 519060
전화를 거세요 : +86-756-830-5985;
휴대폰 : +86-158-1980-9198;
웹사이트 : www.kingmagnetics.com
전자 우편으로 보내세요 : core@kingmagnetics.com
|
|
