| Brand Name: | King Magnetics |
| Model Number: | KMAC-20 |
| MOQ: | 5 PC |
| 가격: | - |
| Delivery Time: | 21WORK 일 |
| Payment Terms: | 전신환 |
재료 : 페륨 기반 아몰퍼스 코어
포화자기유도 도입 : 1.56T
퀴리 온도(C) : 410
층적 계수 : >0.8
포화 자기 변형(*10^-6) : <30>
저항률 (μΩ.cm) : 110
리본 두께 : 25μm

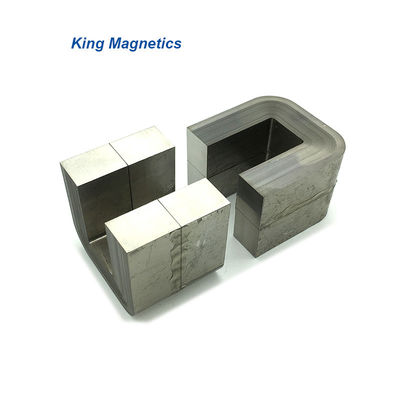

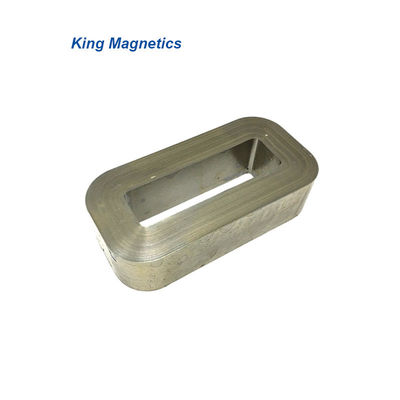

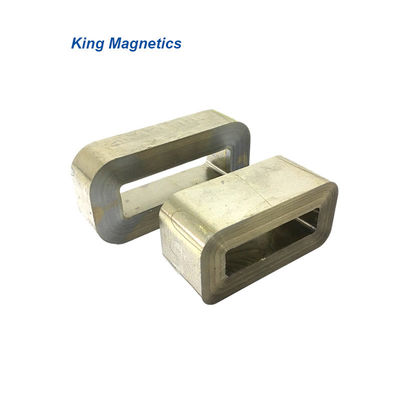

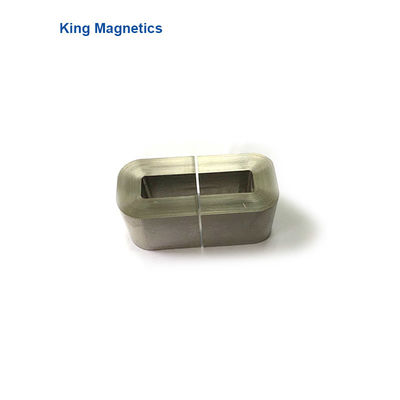

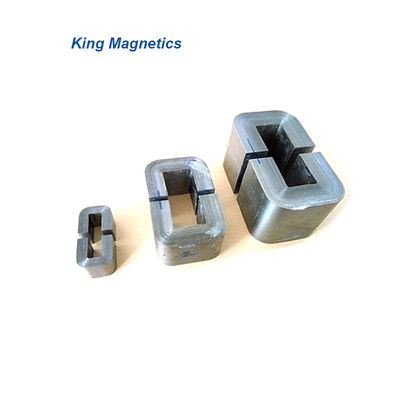

핵심 모양 : Ｃ 핵심
>> 태양 인버터는 여과합니다
>> PFC는 막힙니다
>> 미듐 주파수 변압기
>> 디프렌탈 방식은 막힙니다
>> 출력 여파기
>> 음성 주파 변압기
| 부품 번호. | 코어 치수 | 효과적인 크로스 부문 |
평균 경로 길이 |
중량 | |||||
| A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | 아페 | lFe | 마페 | |
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | cm2 | 센티미터 | Ｇ | |
| KMAC-20 | 11 | 13 | 50 | 30 | 35 | 72 | 15.7 | 2.94 | 331 |
| KMAC-32 | 13 | 15 | 56 | 30 | 41 | 82 | 17.9 | 3.47 | 447 |
| KMAC-40 | 13 | 15 | 56 | 35 | 41 | 82 | 17.9 | 4.05 | 522 |
| KMAC-50 | 16 | 20 | 70 | 25 | 52 | 102 | 22.7 | 3.56 | 580 |
| KMAC-63 | 16 | 20 | 70 | 30 | 52 | 102 | 22.7 | 4.27 | 696 |
| KMAC-80 | 16 | 20 | 70 | 40 | 52 | 102 | 22.7 | 5.70 | 928 |
| KMAC-100 | 16 | 20 | 70 | 45 | 52 | 102 | 22.7 | 6.41 | 1043 |
| KMAC-125 | 19 | 25 | 83 | 35 | 63 | 121 | 27.2 | 5.92 | 1157 |
| KMAC-160 | 19 | 25 | 83 | 40 | 63 | 121 | 27.2 | 6.76 | 1322 |
| KMAC-200 | 19 | 25 | 83 | 50 | 63 | 121 | 27.2 | 8.46 | 1653 |
| KMAC-250 | 19 | 25 | 90 | 60 | 63 | 128 | 28.6 | 10.15 | 2085 |
| KMAC-320 | 22 | 35 | 85 | 50 | 79 | 129 | 30.6 | 9.79 | 2148 |
| KMAC-400 | 22 | 35 | 85 | 65 | 79 | 129 | 30.6 | 12.73 | 2793 |
| KMAC-500 | 25 | 40 | 85 | 55 | 90 | 135 | 32.5 | 12.24 | 2856 |
| KMAC-630 | 25 | 40 | 85 | 70 | 90 | 135 | 32.5 | 15.58 | 3635 |
| KMAC-800A | 25 | 40 | 85 | 85 | 90 | 135 | 32.5 | 18.91 | 4414 |
| KMAC-800B | 30 | 40 | 95 | 85 | 100 | 155 | 36.1 | 22.70 | 5879 |
| KMAC-1000 | 33 | 40 | 105 | 85 | 106 | 171 | 39.0 | 24.96 | 6994 |
다른 규격은 고객의 요구조건에 따라 이용 가능합니다.
1. 공통 모드 초우크를 위한 나노 수정체 핵심
- EMI 공통 모드 초우크에 적합한 매우 고투명.
2. 무정형이고 나노 수정체 Ｃ 핵심
- 높은 포화자기유도와 저 자심 손실.
- 나노 결정성 Ｃ 핵심은 초고성능과 갱신된 자료입니다.
3. 맞춘 핵심과 자기 구성 요소
- VFD 소음 억제자를 위한 계란형 나노 결정성 핵심.
- 출력 DC 초크 또는 PFC 초크를 위한 무정형인 인덕터들.

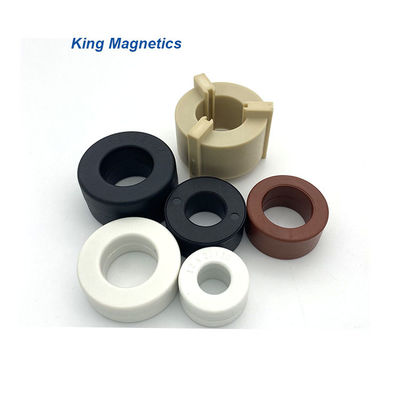

- 공통 모드 초우크를 위한 나노 수정체 토로이달 코어.
더 많은 정보는 방문하세요 : www.kingmagnetics.com
주해 왕 자기학 기술 주식회사.
청원하세요 : 1/F, 어떤 5 핑스이 5 길
낸핑 과학 기술 구역
주해, 광동, 중국, 519060
전화를 거세요 : +86-756-830-5985;
휴대폰 : +86-158-1980-9198;
웹사이트 : www.kingmagnetics.com
전자 우편으로 보내세요 : core@kingmagnetics.com
|
|
