| Brand Name: | King Magnetics |
| Model Number: | KMN14010025 |
| MOQ: | 1가지 추신 |
| 가격: | - |
| Delivery Time: | 21 작업 일수 |
| Payment Terms: | 전신환 |
재료 : 페륨 기반 나노 수정체 핵심
포화자기유도 도입 : 1.25T
10KHz에 있는 투과도 : > 50000
100KHz에 있는 투과도 : >10500
퀴리 온도(C) : 560
층적 계수 : 0.78
포화 자기 변형(*10^-6) : <2>
저항률 (μΩ.cm) : 115
리본 두께 : 25μm

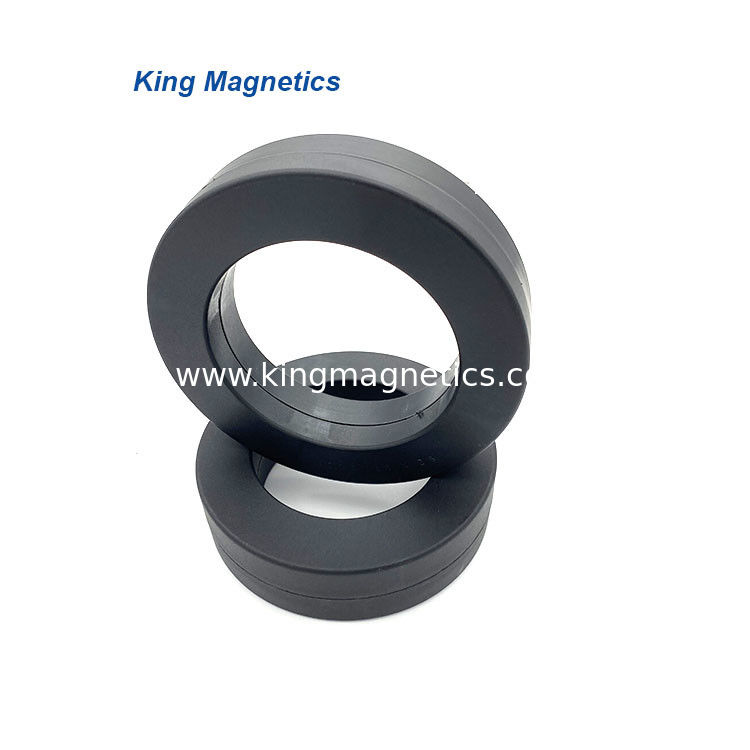

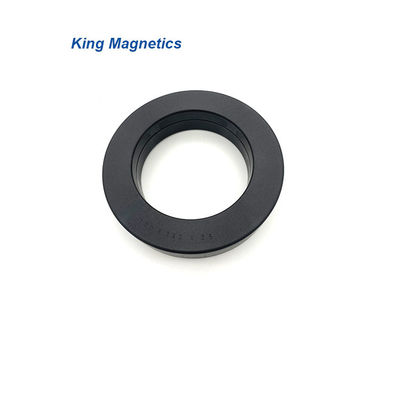

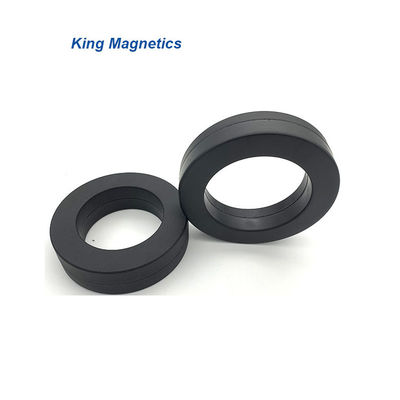

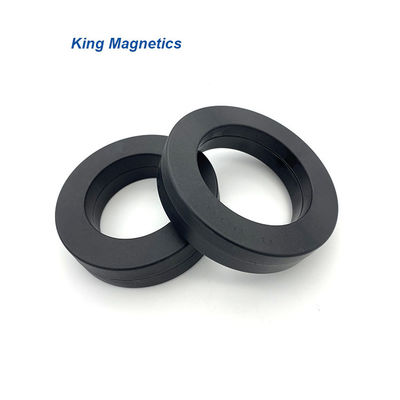

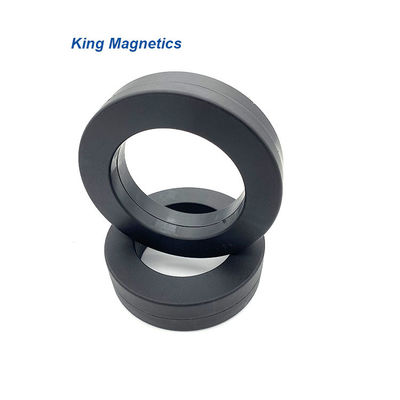

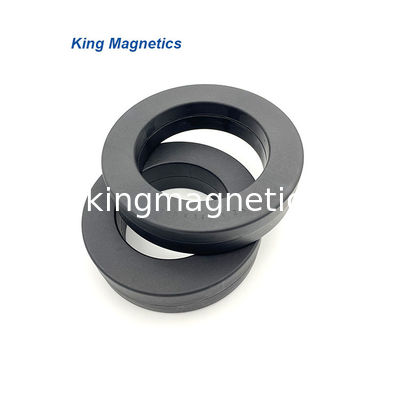

핵심 모양 : 트로이달 코아
>> EMC는 여과합니다
>> 절환 모드 전원
>> 컴퓨터 처리 능력은 공급합니다
>> 통신과 네트워크 전력은 공급합니다
>> 레이저와 엑스레이 전원 공급기
>> 용접 장비와 전기적 도금 전원 공급기
>> 태양에너지 장비와 풍력발전기
>> 가정용 전기제품
>> 무정전전원공급장치 (UPS)
>> 주파수 변환기
>> 유도된 가열 장비
>> 고속 철도 전원 공급기
>> VFD 역변환기 드라이브 전동 시스템
| 부품 번호. | 코어 치수 | 케이스 차원 | 효과적인 크로스 부문 |
평균 경로 길이 |
중량 | AL 최소 값 | |||||
| 자기 화학 작용 등을 설명하기 위하여 자연계에 존재한다고 가상한 자연력 | id | Ｈ | OD | ID | Ｈ | 아페 | lFe | 마페 | 10kHz | 100kHz | |
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | cm2 | 센티미터 | Ｇ | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 5 | 14.4 | 6.5 | 7.0 | 0.08 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161006 | 16 | 10 | 6 | 17.9 | 8.1 | 8.1 | 0.14 | 4.1 | 4.16 | 25.9 | 5.2 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN201210 | 20 | 12 | 10 | 22.6 | 10.5 | 12.5 | 0.31 | 5.0 | 11.4 | 46.8 | 9.4 |
| KMN211308E* | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN251610 | 25 | 26 | 10 | 28 | 14.0 | 13.1 | 0.35 | 6.4 | 16.4 | 41.1 | 8.2 |
| KMN261610 | 25.5 | 16 | 10 | 28.3 | 13.9 | 13 | 0.39 | 6.6 | 18.6 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805020 | 80 | 50 | 20 | 83.8 | 46.6 | 25.0 | 2.34 | 20.4 | 346 | 72.0 | 17.3 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
| KMN20016030 | 200 | 160 | 30 | 207 | 153 | 37 | 4.50 | 56.5 | 1918 | 41.6 | 12.5 |
이러한 핵심은 우리의 표준품입니다, 우리가 또한 인덕턴스와 적용 규모를 포함하는, 고객의 요구에따르면 고성능 핵심을 설계하고 생산할 수 있습니다. 우리는 고객들이 최고의 성능 핵심을 선택하도록 도울 수 있습니다.
* 코팅된 에폭시.
1. 공통 모드 초우크를 위한 나노 수정체 핵심
- EMI 공통 모드 초우크에 적합한 매우 고투명.
2. 무정형이고 나노 수정체 Ｃ 핵심
- 높은 포화자기유도와 저 자심 손실.
- 나노 결정성 Ｃ 핵심은 초고성능과 갱신된 자료입니다.
3. 맞춘 핵심과 자기 구성 요소
- VFD 소음 억제자를 위한 계란형 나노 결정성 핵심.
- 출력 DC 초크 또는 PFC 초크를 위한 무정형인 인덕터들.
- 공통 모드 초우크를 위한 나노 수정체 토로이달 코어.
더 많은 정보는 방문하세요 : www.kingmagnetics.com
주해 왕 자기학 기술 주식회사.
청원하세요 : 1/F, 어떤 5 핑스이 5 길
낸핑 과학 기술 구역
주해, 광동, 중국, 519060
전화를 거세요 : +86-756-830-5985;
휴대폰 : +86-158-1980-9198;
웹사이트 : www.kingmagnetics.com
전자 우편으로 보내세요 : core@kingmagnetics.com
|
|
