| Brand Name: | King Magnetics |
| Model Number: | KMN14010025 |
| MOQ: | 1가지 추신 |
| 가격: | - |
| Delivery Time: | 21WORK 일 |
| Payment Terms: | 전신환 |

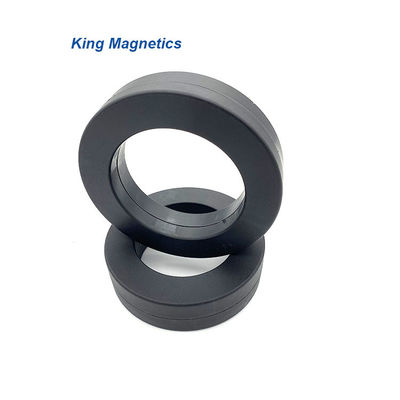

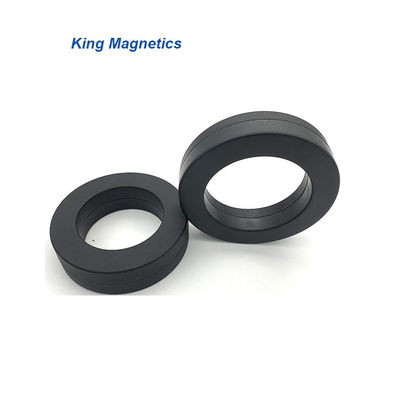

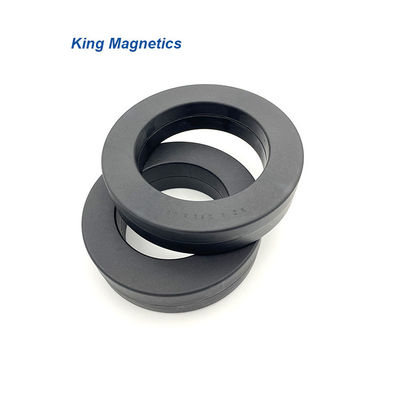

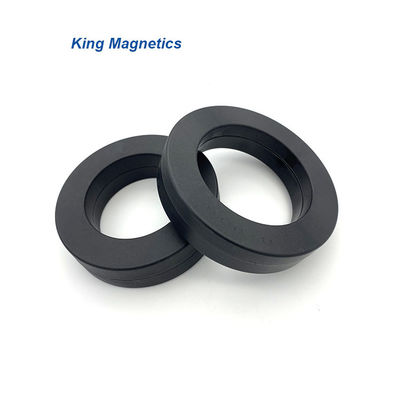

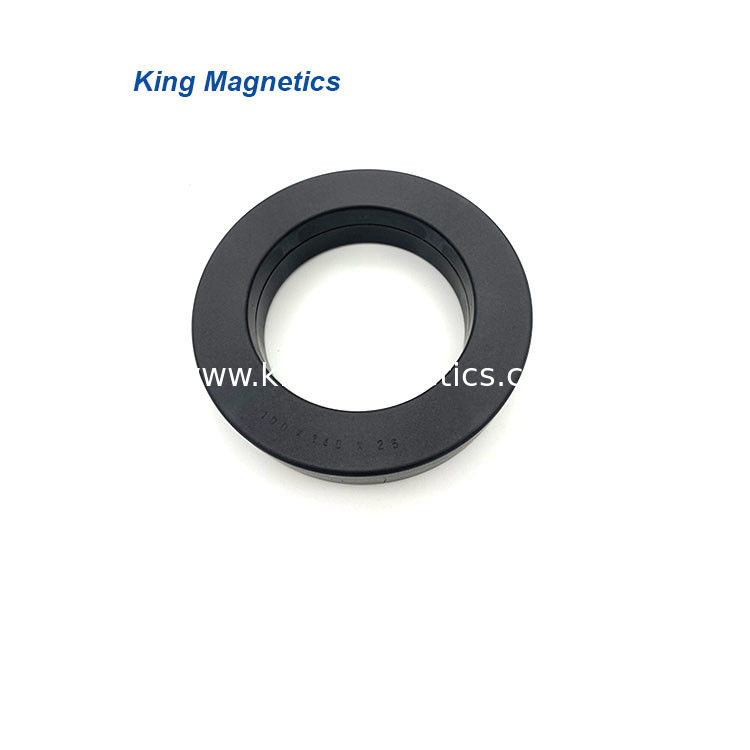

나노 수정체 핵심은 고주파 최고 30Mhz까지 저주파 위에서 매우 고투명을 특징으로 합니다. 그들은 매우 전도된 공통 모드 노이즈를 압축하기 위해 EMC 필터로서 사용될 공통 모드 초우크에 적합합니다. 전통적 페라이트 코어와 비교하여, 나노 수정체 핵심은 고인덕턴스, 효과적인 좋은 필터, 작은 사이즈와 양, 더 덜 동선의 교대, 더 낮은 소비 전력과 고효율로서 많은 장점을 가집니다.
재료 : 페륨 기반 나노 수정체 핵심
포화자기유도 도입 : 1.25T
10KHz에 있는 투과도 : > 50000
100KHz에 있는 투과도 : >10500
퀴리 온도(C) : 560
층적 계수 : 0.78
포화 자기 변형(*10^-6) : <2>
저항률 (μΩ.cm) : 115
리본 두께 : 25μm
핵심 모양 : 트로이달 코아
>> EMC는 여과합니다
>> 절환 모드 전원
>> 컴퓨터 처리 능력은 공급합니다
>> 통신과 네트워크 전력은 공급합니다
>> 레이저와 엑스레이 전원 공급기
>> 용접 장비와 전기적 도금 전원 공급기
>> 태양에너지 장비와 풍력발전기
>> 가정용 전기제품
>> 무정전전원공급장치 (UPS)
>> 주파수 변환기
>> 유도된 가열 장비
>> 고속 철도 전원 공급기
>> VFD 역변환기 드라이브 전동 시스템
| 부품 번호. | 코어 치수 | 케이스 차원 | 효과적인 크로스 부문 |
평균 경로 길이 |
중량 | AL 최소 값 | |||||
| 자기 화학 작용 등을 설명하기 위하여 자연계에 존재한다고 가상한 자연력 | id | Ｈ | OD | ID | Ｈ | 아페 | lFe | 마페 | 10kHz | 100kHz | |
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | cm2 | 센티미터 | Ｇ | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
이러한 핵심은 우리의 표준품입니다, 우리가 또한 인덕턴스와 적용 규모를 포함하는, 고객의 요구에따르면 고성능 핵심을 설계하고 생산할 수 있습니다. 우리는 고객들이 최고의 성능 핵심을 선택하도록 도울 수 있습니다.
* 코팅된 에폭시.
1. 공통 모드 초우크를 위한 나노 수정체 핵심
2. 무정형이고 나노 수정체 Ｃ 핵심
3. 맞춘 핵심과 자기 구성 요소
더 많은 정보는 방문하세요 : www.kingmagnetics.com
주해 왕 자기학 기술 주식회사.
청원하세요 : 1/F, 어떤 5 핑스이 5 길
낸핑 과학 기술 구역
주해, 광동, 중국, 519060
전화를 거세요 : +86-756-830-5985;
휴대폰 : +86-158-1980-9198;
웹사이트 : www.kingmagnetics.com
전자 우편으로 보내세요 : core@kingmagnetics.com
|
|
