| Brand Name: | King Magnetics |
| Model Number: | KMN1027625 |
| MOQ: | 1가지 추신 |
| 가격: | - |
| Delivery Time: | 21 작업 일수 |
| Payment Terms: | 전신환 |
재료 : 페륨 기반 나노 수정체 핵심
포화자기유도 도입 : 1.25T
10KHz에 있는 투과도 : > 50000
100KHz에 있는 투과도 : >10500
퀴리 온도(C) : 560
층적 계수 : 0.78
포화 자기 변형(*10^-6) : <2>
저항률 (μΩ.cm) : 115
리본 두께 : 25μm

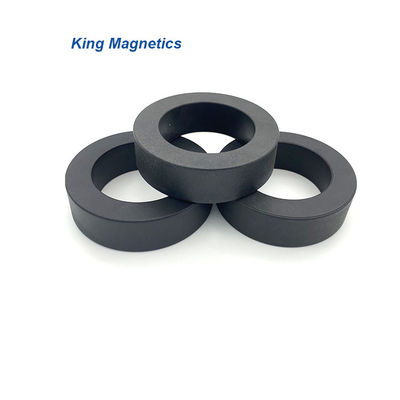

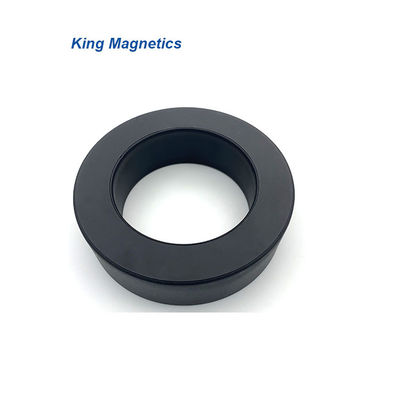

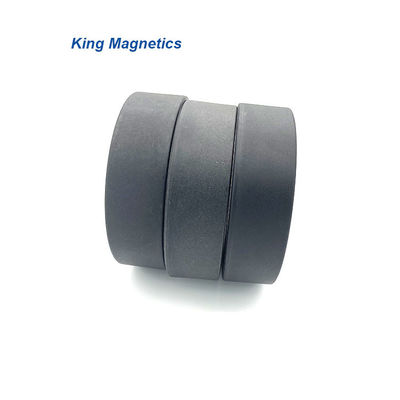

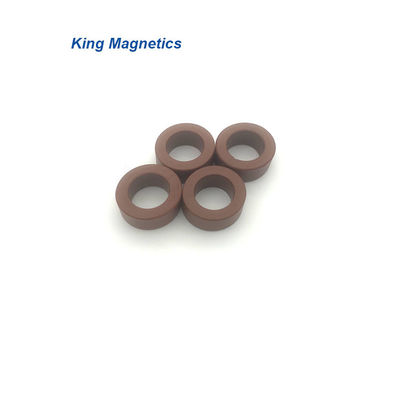

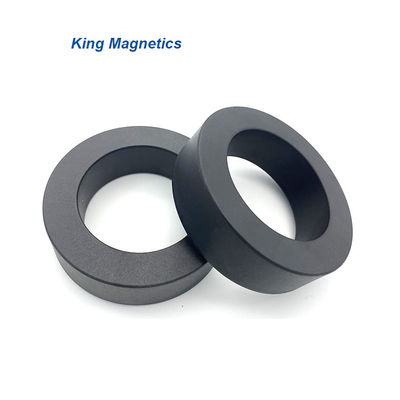

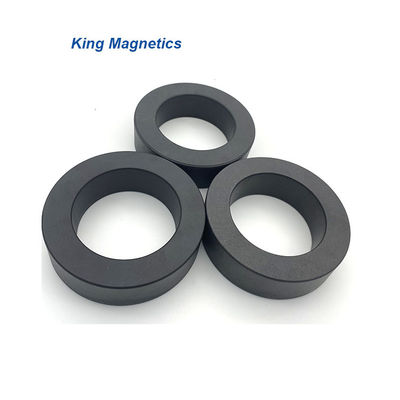

핵심 모양 : 트로이달 코아
>> EMC는 여과합니다
>> 절환 모드 전원
>> 컴퓨터 처리 능력은 공급합니다
>> 통신과 네트워크 전력은 공급합니다
>> 레이저와 엑스레이 전원 공급기
>> 용접 장비와 전기적 도금 전원 공급기
>> 태양에너지 장비와 풍력발전기
>> 가정용 전기제품
>> 무정전전원공급장치 (UPS)
>> 주파수 변환기
>> 유도된 가열 장비
>> 고속 철도 전원 공급기
>> VFD 역변환기 드라이브 전동 시스템
| 부품 번호. | 코어 치수 | 케이스 차원 | 효과적인 크로스 부문 |
평균 경로 길이 |
중량 | AL 최소 값 | |||||
| 자기 화학 작용 등을 설명하기 위하여 자연계에 존재한다고 가상한 자연력 | id | Ｈ | OD | ID | Ｈ | 아페 | lFe | 마페 | 10kHz | 100kHz | |
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | cm2 | 센티미터 | Ｇ | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
1. 공통 모드 초우크를 위한 나노 수정체 핵심
- EMI 공통 모드 초우크에 적합한 매우 고투명.
2. 무정형이고 나노 수정체 Ｃ 핵심
- 높은 포화자기유도와 저 자심 손실.
- 나노 결정성 Ｃ 핵심은 초고성능과 갱신된 자료입니다.
3. 맞춘 핵심과 자기 구성 요소
- VFD 소음 억제자를 위한 계란형 나노 결정성 핵심.
- 출력 DC 초크 또는 PFC 초크를 위한 무정형인 인덕터들.
- 공통 모드 초우크를 위한 나노 수정체 토로이달 코어.
더 많은 정보는 방문하세요 : www.kingmagnetics.com
FAQ :
1. 무정형이고 나노 수정체 핵심의 제조사입니까?
예, 우리는 전문적 제조이고 고품질 제품을 공급합니다.
2. 주문 제작된 핵심을 만드시겠습니까?
예, 대부분의 우리의 핵심은 맞춤 생산됩니다. 우리에게 당신의 설계 도서를 보내세요.
3. MOQ
우리의 MOQ는 USD 100입니다, 소량주문이 환영받습니다.
4. 생산 소요 시간
대부분 생산 소요 시간은 15 일로부터 시작되고 발주량에 의존합니다.
5. 명령을 시작하는 방법?
단지 당신을 충전하고 필요 메시지와 클릭 [전송] 아래, 우리가 24Hours에서 당신과 연락할 것입니다.
또는 우리에 대한 이메일은 kingmagnetics.com (에서) 공동을 만듭니다
6. 결제 방법 :
전신환 은행 이체, 페이팔. 웨스턴 유니온, 비자
7. 선적
페덱스, UPS와 함께 일한다고, 우리는 경제와 빠른 배송을 제공합니다.
주해 왕 자기학 기술 주식회사.
청원하세요 : 1/F, No.5, 핑스이 5 길,
낸핑 과학 기술 구역,
주해, 광동, 중국, 519060
전화를 거세요 : +86-756-830-5985;
휴대폰 : +86-158-1980-9198;
웹사이트 : www.kingmagnetics.com
전자 우편으로 보내세요 : kingmagnetics.com (에서의) 핵심
