| Brand Name: | King Magnetics |
| Model Number: | KMN302010 |
| MOQ: | 20PCS |
| 가격: | - |
| Delivery Time: | 15 작업 일수 |
| Payment Terms: | 전신환 |

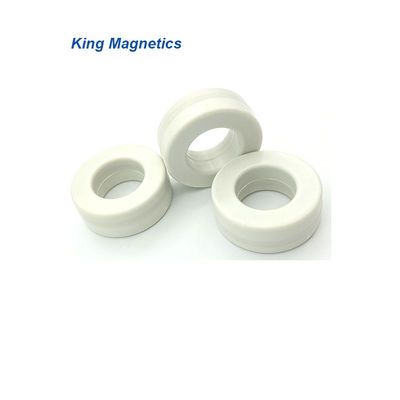

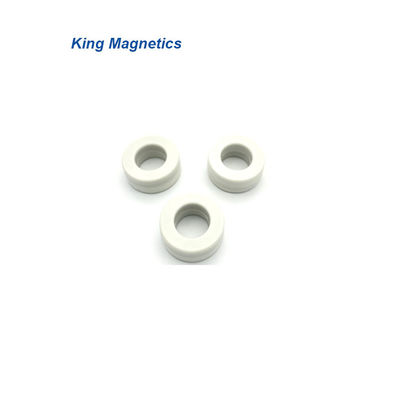

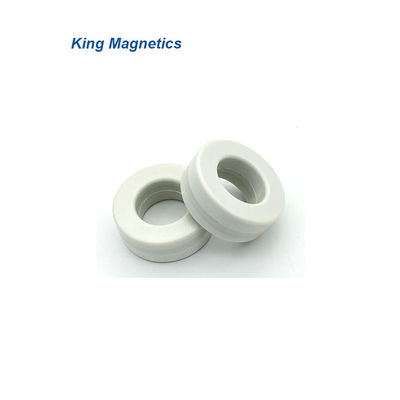

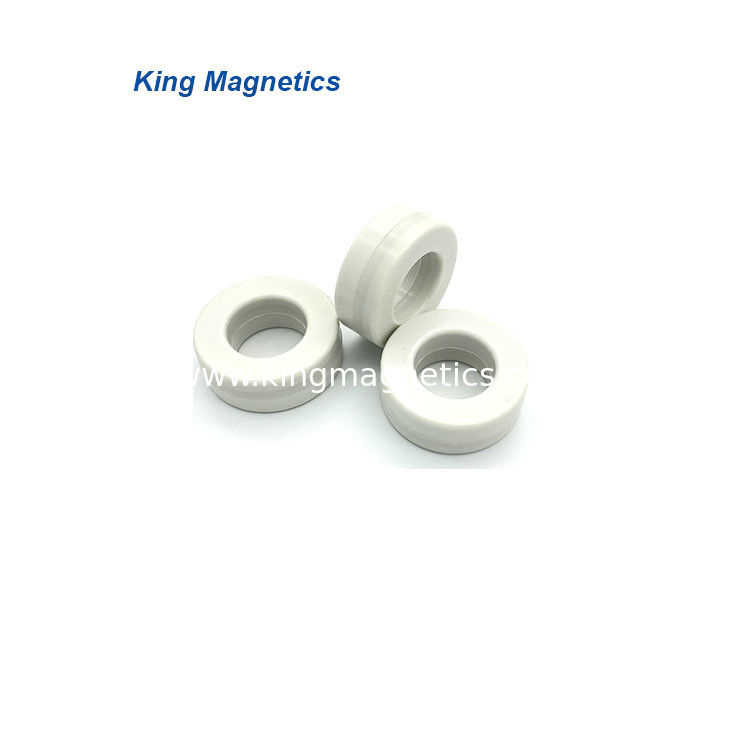

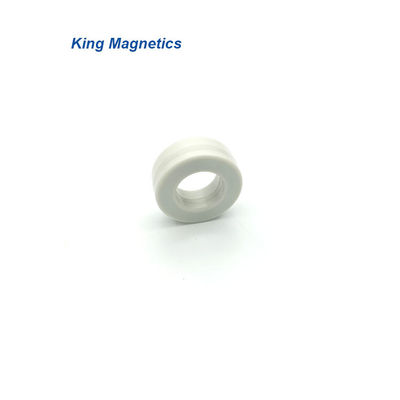

아모르프 및 나노 크리스탈린 기술은 현대 자기 물질, 코어 및 인덕티브 구성 요소에서 매우 중요한 기술입니다.킹 매그네틱스는 일반적인 모드 질식용 나노 크리스탈린 코어 시리즈를 개발했습니다..
나노 크리스탈린 코어는 30Mhz까지의 낮은 주파수에서 높은 주파수에서 매우 높은 투과성을 특징으로합니다.그들은 통행 통상 모드 소음을 압축하기 위해 EMC 필터로 사용될 수있는 일반적인 모드 질식에 매우 적합합니다전통적인 페리트 코어와 비교하면, 나노 크리스탈린 코어는 높은 인덕턴스, 좋은 필터 효과, 작은 크기 및 부피, 구리 와이어의 덜 회전,낮은 전력 소비와 높은 효율성.
나노 결정 핵의 큐리 온도는 약 560°C이며, 전통적인 페리트 핵의 약 200°C보다 훨씬 높습니다.그리고 120°C까지의 환경에서는 연속적으로 작동할 수 있습니다..
나노 크리스탈린 코어는 일반적인 모드 질식에 적합한 부드러운 자기 물질입니다. 우리의 나노 크리스탈린 코어는 두꺼운 25μm의 두꺼운 리본을 사용했습니다.높은 주파수에서 훨씬 더 높은 투과성을 가진.
재료: Fe 기반의 나노 크리스탈린 코어
포화 흐름 밀도 인덕션: 1.25T
투과성 @ 10KHz: > 50000
투명성 @ 100KHz: > 10500
큐리 온도 ((°C): 560
스파킹 요인: 078
포화성 자기 팽창 (magnetostriction) ((*10^-6): <2
저항성 (μΩ.cm): 115
리본 두께: 25μm
핵 모양: 타로이드 핵
>> EMC 필터
>> 전환 모드 전원 공급
>> 컴퓨터 전원 공급
>> 통신 및 네트워크 전원 공급
>> 레이저와 엑스레이 전원 공급
>> 용접장비 및 전력 공급 장치
>> 태양 에너지 장비 및 풍력 발전기
>> 가전용 전자기기
단속 전원 공급 (UPS)
>> 주파수 변환기
>> 인덕션 난방 장비
>> 고속철도 전원 공급
| 제1부 | 핵심 차원 | 케이스 크기 | 효율적 십자 부문 |
평균 경로 길이가 |
무게 | AL 최소 값 | |||||
| o | id | h | 과다 복용 | 신분 | H | AFe | LFe | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | cm | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 5 | 14.4 | 6.5 | 7.0 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 25.5 | 16 | 10 | 28.3 | 13.9 | 13 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
이 코어는 우리의 표준 제품이며, 우리는 또한 크기와 인덕턴스 및 응용 프로그램을 포함하여 고객의 요구 사항에 따라 고성능 코어를 설계하고 생산 할 수 있습니다.우리는 고객이 핵을 선택할 수 있도록 도울 수 있습니다.
* 에포시 코팅
우리는 고객의 그림에 따라 코어를 만듭니다. 사용자 정의 코어가 필요한 경우, 우리에게 그림을 보내십시오.
아모르프 및 나노 크리스탈린 코어 전체 카탈로그 다운로드:
http://kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf
또한 다음과 같은 내용에 관심 있을 수 있습니다.
나노 크리스탈린 C 코어
http://kingmagnetics.com/nanocrystalline-c-core.html
아모르프 컷 코어
http://kingmagnetics.com/amorphous-c-core.html
나노 결정 트랜스포머 코어
http://kingmagnetics.com/nanocrystalline-transformer-core.html
왜 우릴 선택했지?
> 아모르프 및 나노 크리스탈린 코어 제조에서 10 년의 경험.
> 우리 자신의 공장 생산, 우리는 고품질의 자기 코어만 만듭니다.
품질은 우리의 문화입니다. 100% 배송 전에 테스트.
알리바바 무역 보증, 우리와 함께 당신의 돈이 안전!
> 고성능, 우리의 코어는 세계 표준 품질을 충족 할 수 있습니다.
> 귀하의 문의는 24 시간 안에 응답됩니다. 시간은 금입니다!
> 작은 주문은 환영합니다, 우리는 모든 고객을 서비스!
주하이 킹 마그네틱스 테크놀로지 회사
주소:1/F,NO5, 핑시 5 로드
난핑 과학기술지구
주하이, 광둥, 중국, 519060
전화: +86-756-830-5985; +86-158-1980-9198
웹사이트: www.kingmagnetics.com
메일: core(at)kingmagnetics.com
|
|
