| Brand Name: | King Magnetics |
| Model Number: | KMN211510 |
| MOQ: | 50PCS |
| 가격: | - |
| Delivery Time: | 15 작업 일수 |
| Payment Terms: | 전신환 |

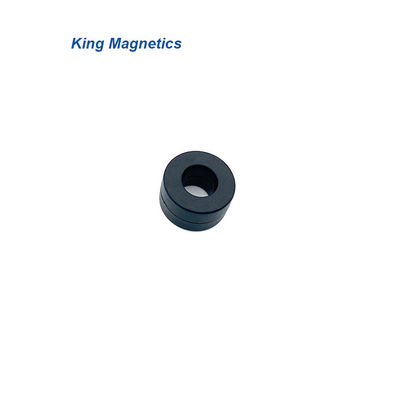

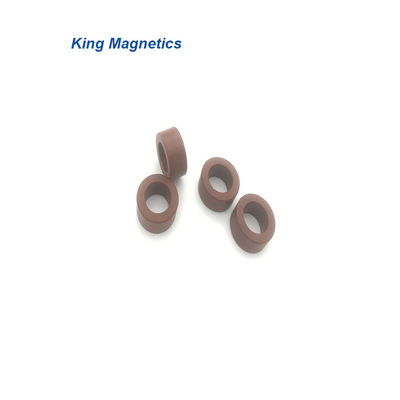

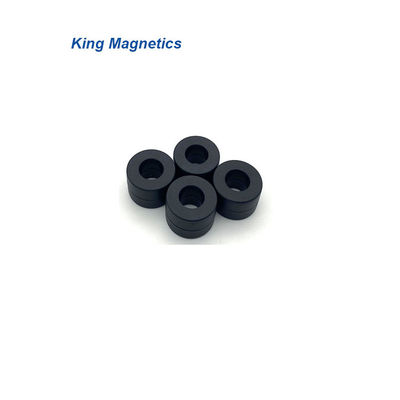

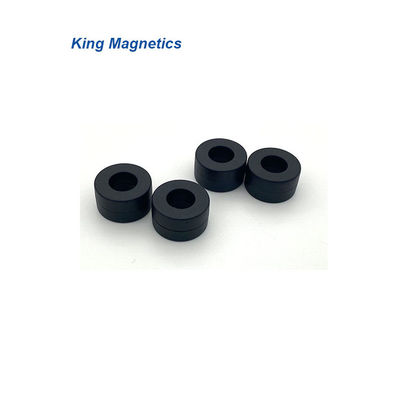

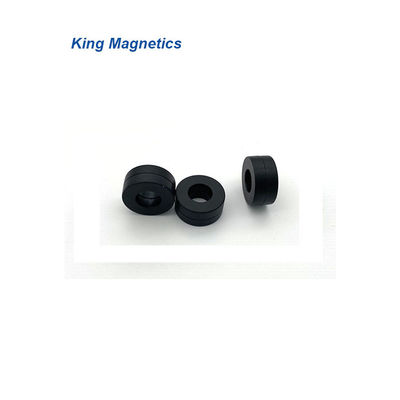

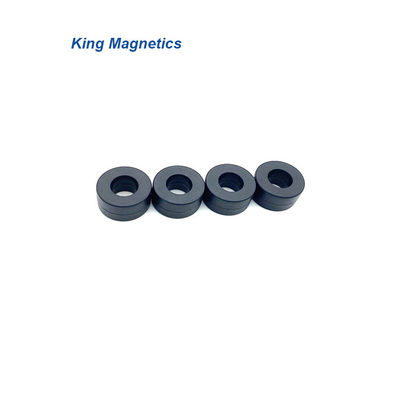

Nanocrystalline 코어는 저주파에서 최대 30Mhz의 고주파에 걸쳐 매우 높은 투과성을 특징으로 합니다.전도성 공통 모드 잡음을 압축하기 위해 EMC 필터로 사용되는 공통 모드 초크에 매우 적합합니다.기존의 페라이트 코어와 비교할 때 나노 결정 코어는 높은 인덕턴스, 우수한 필터 효과, 작은 크기 및 부피, 구리선의 회전 감소, 낮은 전력 소비 및 높은 효율성과 같은 많은 이점을 가지고 있습니다.
재료: Fe 기반 Nanocrystalline 코어
포화 자속 밀도 유도: 1.25T
투자율 @ 10KHz: > 50000
투자율 @ 100KHz: >10500
퀴리 온도(℃): 560
스태킹 팩터: 0.78
포화자기변형(*10^-6): <2
비저항(μΩ.cm): 115
리본 두께: 25μm
코어 모양: Troidal 코어
>> EMC 필터
>> 전환 모드 전원 공급 장치
>> 컴퓨터 전원 공급 장치
>> 통신 및 네트워크 전원 공급 장치
>> 레이저 및 X선 전원 공급 장치
>> 용접 장비 및 전기 도금 전원 공급 장치
>> 태양 에너지 장비 및 풍력 발전기
>> 가전제품
>> 무정전 전원 공급 장치(UPS)
>> 주파수 변환기
>> 유도 가열 장치
>> 고속철도 전원 공급 장치
>> VFD 인버터 구동 모터 시스템
| 부품 번호 | 코어 치수 | 케이스 치수 | 효과적인 십자가 부분 |
평균 길 길이 |
무게 | AL 최소값 | |||||
| 이상한 | ID | 시간 | 외경 | ID | 시간 | AFe | lFe | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | 센티미터 | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609년 | 67.2 | 16.1 |
이 코어는 당사의 표준 제품이며 크기, 인덕턴스 및 애플리케이션을 포함하여 고객의 요구 사항에 따라 고성능 코어를 설계하고 생산할 수도 있습니다.우리는 고객이 최고의 성능 코어를 선택하도록 도울 수 있습니다.
* 에폭시 코팅.
1. 공통 모드 초크용 나노 결정 코어
2. 비정질 및 나노결정 c 코어
3. 맞춤형 코어 및 자성 부품
자세한 내용은 다음을 방문하십시오.www.kingmagnetics.com
