| Brand Name: | King Magnetics |
| Model Number: | KMN161008 |
| MOQ: | 50PCS |
| 가격: | - |
| Delivery Time: | 15 작업 일수 |
| Payment Terms: | 전신환 |

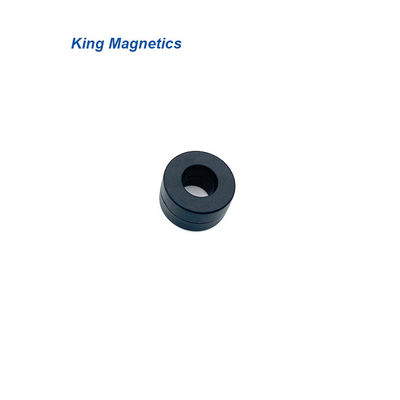

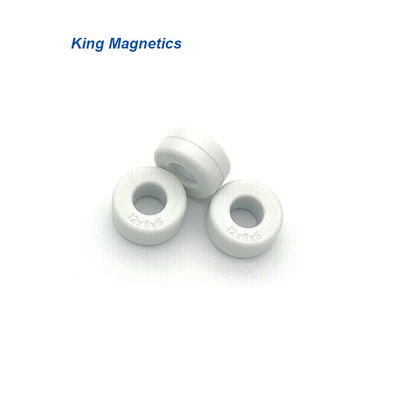

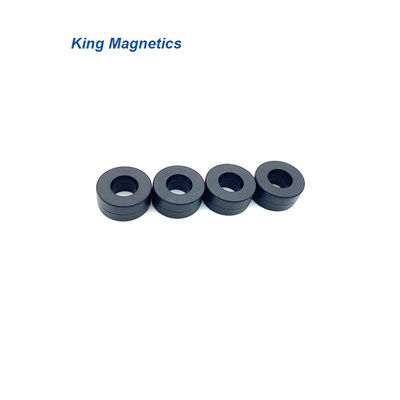

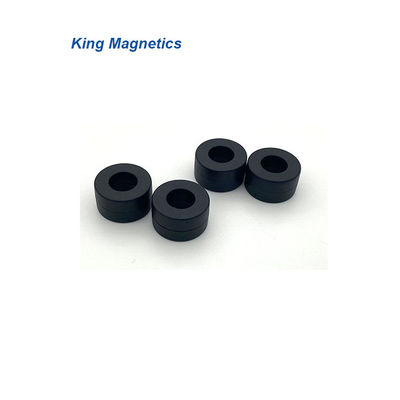

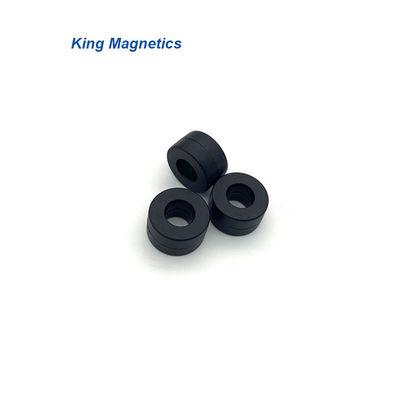

무정형이고 나노 수정체 기술은 현대 자성 물질, 핵심과 유도성 성분에서 매우 중요한 기술입니다. 자기학 왕은 공통 모드 초우크를 위해 일련의 나노 수정체 핵심을 개발했습니다.
나노 수정체 핵심은 고주파 최고 30Mhz까지 저주파 위에서 매우 고투명을 특징으로 합니다. 그들은 매우 적당하 전도된 공통 모드 노이즈를 압축하기 위해 커먼 모드를 위해 EMC 필터로 이용하는 것으로 막힌다는 것 입니다. 전통적 페라이트 코어와 비교하여, 나노 수정체 핵심은 고인덕턴스, 효과적인 좋은 필터, 작은 사이즈와 양, 동선의 더 낮은 교대, 더 낮은 소비 전력과 고효율로서 많은 장점을 가집니다.
나노 수정체 핵심의 퀴리 온도는 전통적 페라이트 코어 약 200C 보다 매우 더 높은 560C에 대한 것입니다. 높은 퀴리 온도는 최고 120C까지 환경에 나노 수정체 핵심에게 우수 열 안정성을 만들어주고, 연속 작업식 할 수있.
나노 수정체 핵심은 공통 모드 초우크의 지원서를 위한 최상의 선택입니다.
재료 : 페륨 기반 나노 수정체 핵심
포화자기유도 도입 : 1.25T
10KHz에 있는 투과도 : > 50000
100KHz에 있는 투과도 : >10500
퀴리 온도(C) : 560
층적 계수 : 0.78
포화 자기 변형(*10^-6) : <2>
저항률 (μΩ.cm) : 115
리본 두께 : 25μm
핵심 모양 : 토로이달 코어
>> EMC는 여과합니다
>> 절환 모드 전원
>> 컴퓨터 처리 능력은 공급합니다
>> 통신과 네트워크 전력은 공급합니다
>> 레이저와 엑스레이 전원 공급기
>> 용접 장비와 전기적 도금 전원 공급기
>> 태양에너지 장비와 풍력발전기
>> 가정용 전기제품
>> 무정전전원공급장치 (UPS)
>> 주파수 변환기
>> 유도된 가열 장비
>> 고속 철도 전원 공급기
| 부품 번호. | 코어 치수 | 케이스 차원 | 효과적인 크로스 부문 |
평균 경로 길이 |
중량 | AL 최소 값 | |||||
| 자기 화학 작용 등을 설명하기 위하여 자연계에 존재한다고 가상한 자연력 | id | Ｈ | OD | ID | Ｈ | 아페 | lFe | 마페 | 10kHz | 100kHz | |
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | cm2 | 센티미터 | Ｇ | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
이러한 핵심은 우리의 표준품입니다, 우리가 또한 인덕턴스와 적용 규모를 포함하는, 고객의 요구에따르면 고성능 핵심을 설계하고 생산할 수 있습니다. 우리는 고객들이 최고의 성능 핵심을 선택하도록 도울 수 있습니다.
* 코팅된 에폭시.
1. 공통 모드 초우크를 위한 나노 수정체 핵심
2. 무정형이고 나노 수정체 Ｃ 핵심
3. 맞춘 핵심과 자기 구성 요소
더 많은 정보는 방문하세요 : www.kingmagnetics.com
우리를 선택합니까?
무정형이고 나노 수정체 핵심을 제조하는 것의 > 15년 경험.
> 우리는 나노 수정체이고 아몰퍼스 코어 전문의들입니다.
> 품질은 우리의 문화입니다. 선적 전에 시험된 100%.
> 알리바바 무역 보험, 지지할 수 있는 온라인주문!
> 고성능, 우리의 핵심이 세계 표준 품질을 충족시킬 수 있습니다.
> 당신의 조사는 24 시간 후에 응답일 것입니다. 타임즈 지는 금입니다!
> 소량주문은 환영받고 페이팔이 받아들일 수 있습니다.
주해 왕 자기학 기술 주식회사.
청원하세요 : 1/F,NO 5, 핑스이 5 길 ,
낸핑 과학 기술 구역,
주해, 광동, 중국, 519060
전화를 거세요 : +86-756-830-5985;+86-158-1980-9198
웹사이트 : www.kingmagnetics.com
전자 우편으로 보내세요 : kingmagnetics.com (에서의) 핵심
|
|
